Конструкция камеры
Габариты, крышка, способ загрузки и доступ для обслуживания.
Промышленный контрольПроизводство
Вакуумные камеры для контроля герметичности изделий
Проектируем рабочий объем и подключение под геометрию изделия, метод контроля и производственный цикл.
Для первого расчёта достаточно процесса, габаритов и требуемого вакуума или давления
01 / Порядок работы
От технического задания до готового оборудования
- 01ТЗ / РАСЧЁТ
Сбор исходных данных
Уточняем процесс, габариты, рабочую среду и требуемый вакуум.
- 02ЧЕРТЕЖИ / ИЗГОТОВЛЕНИЕ
Проектирование и изготовление
Выпускаем чертежи стандартной камеры или камеры по вашему техническому заданию.
- 03КАМЕРА / ОБОРУДОВАНИЕ
Подбор вакуумного оборудования
Подбираем насос, клапаны и соединения под объём камеры и требуемый вакуум.
- 04ПРОВЕРКА / ОТГРУЗКА
Проверка перед отгрузкой
Проверяем сборку и работу оборудования перед передачей заказчику.
02 / Задача
Камера начинается не с каталога, а с процесса
Учитываем изделие, оснастку и метод контроля при расчете камеры и вакуумного поста.
Что нужно обеспечить
- 01
Размещение изделия и оснастки
- 02
Подключение измерительной части
- 03
Удобный цикл загрузки
Что обычно мешает
- 01
Изделие сложной геометрии
- 02
Долгая переналадка
- 03
Камера и измерительная схема не согласованы
Для предварительного расчёта
Какие исходные данные нужны инженеру
- 01
Изделие, его внутренний объём и места возможных утечек
- 02
Метод контроля и требуемая чувствительность
- 03
Оснастка, заглушки, измерительные линии и датчики
- 04
Цикл загрузки, число проверок и способ фиксации результата
03 / Инженерия

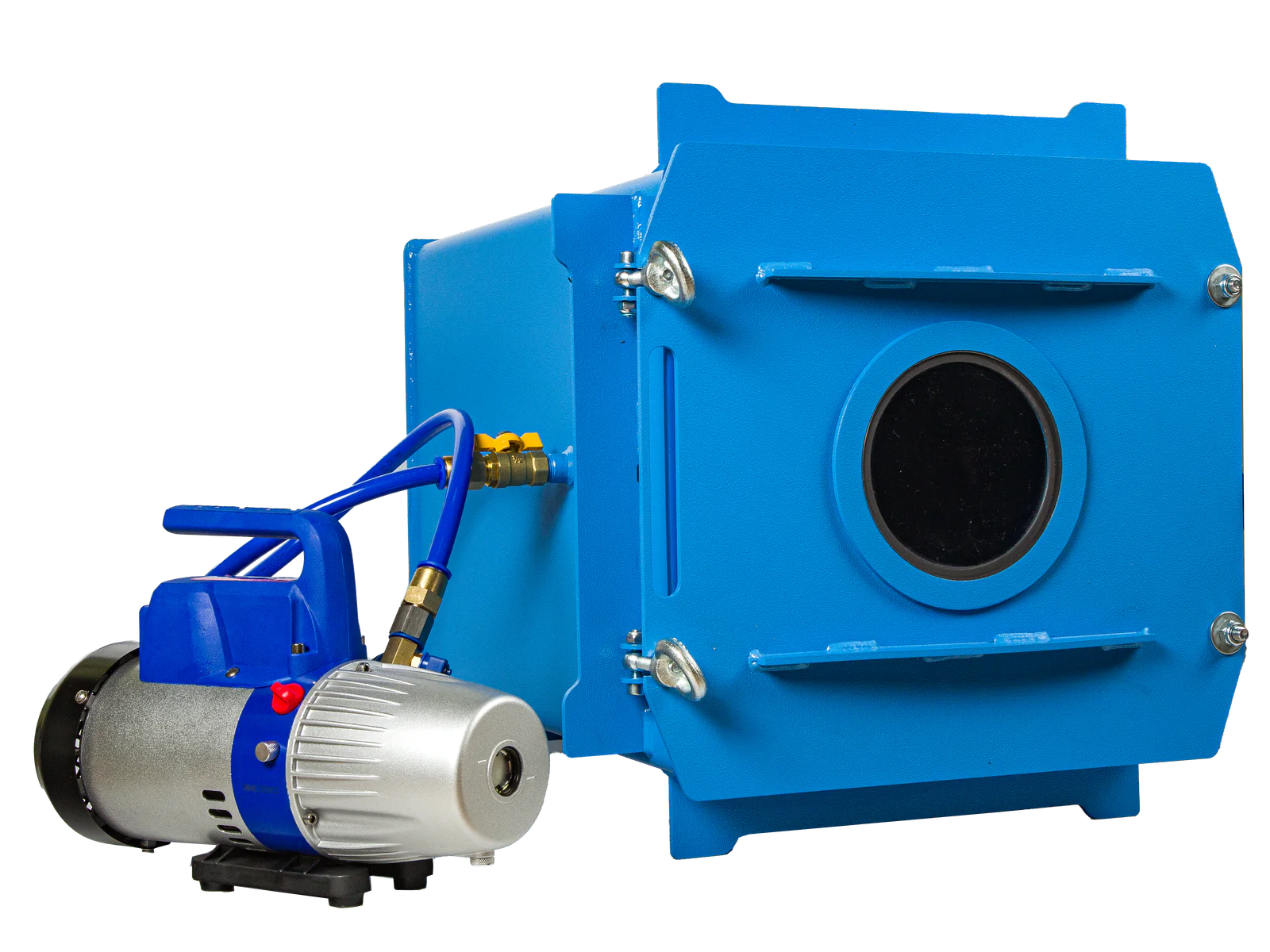

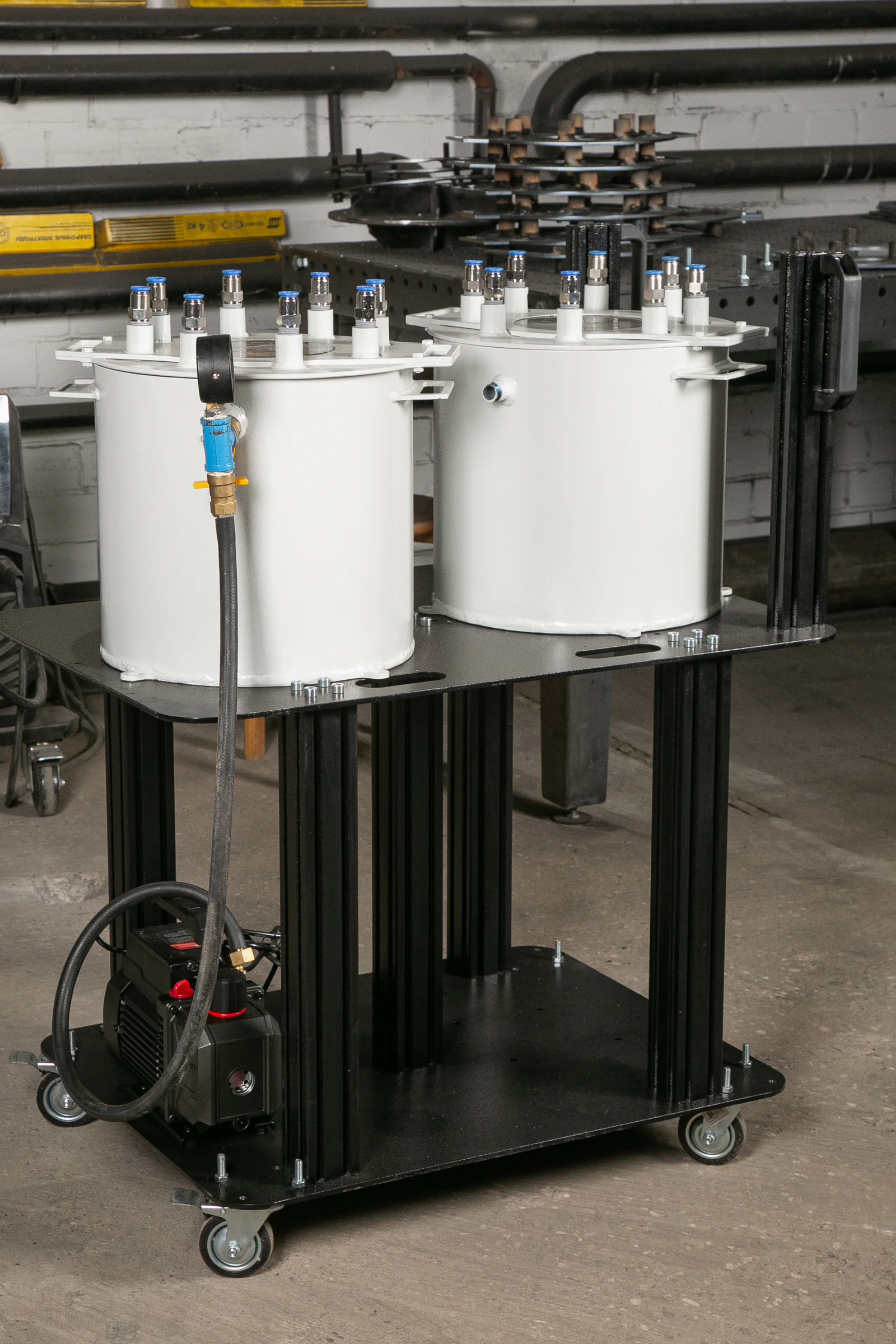

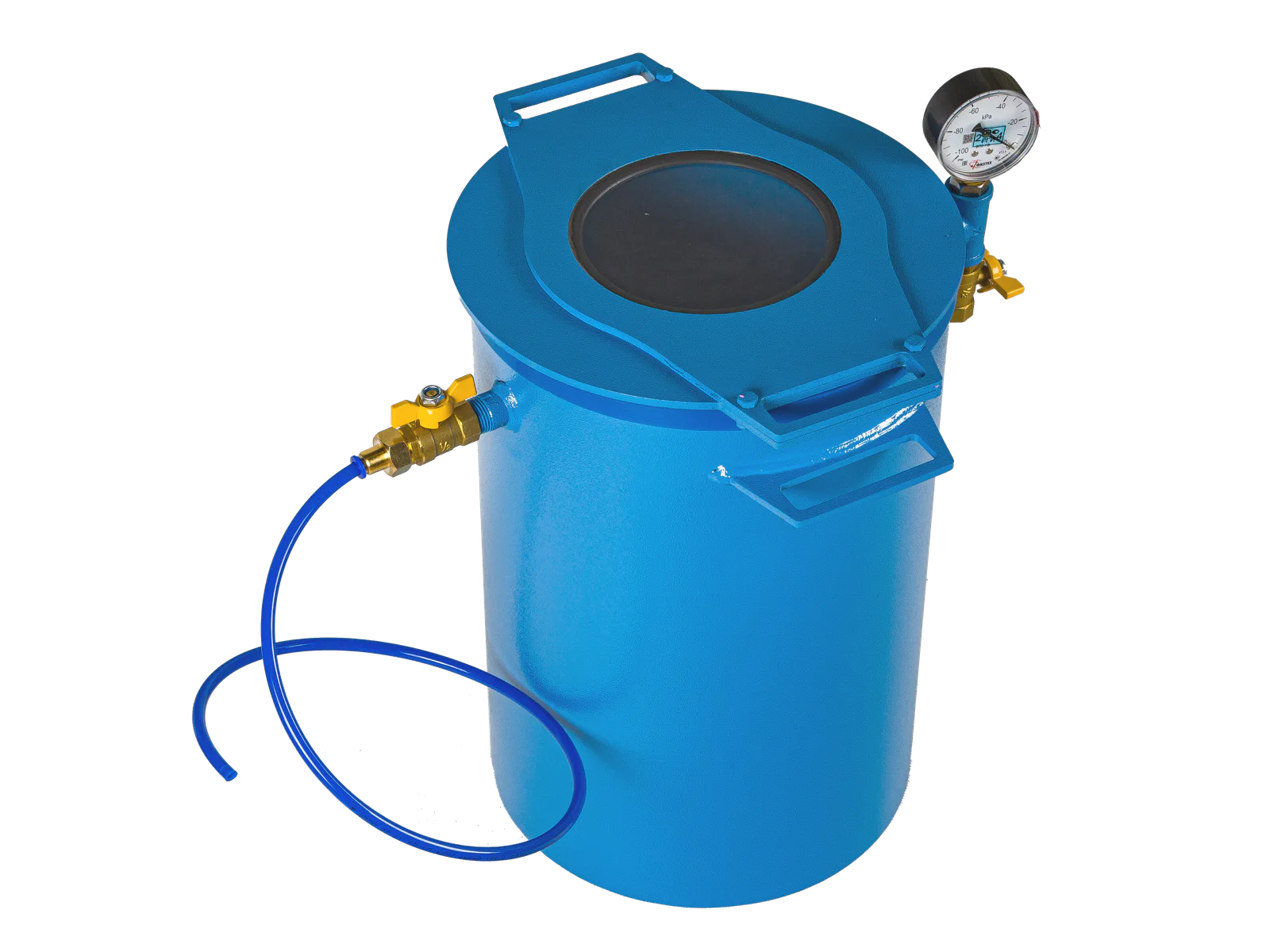

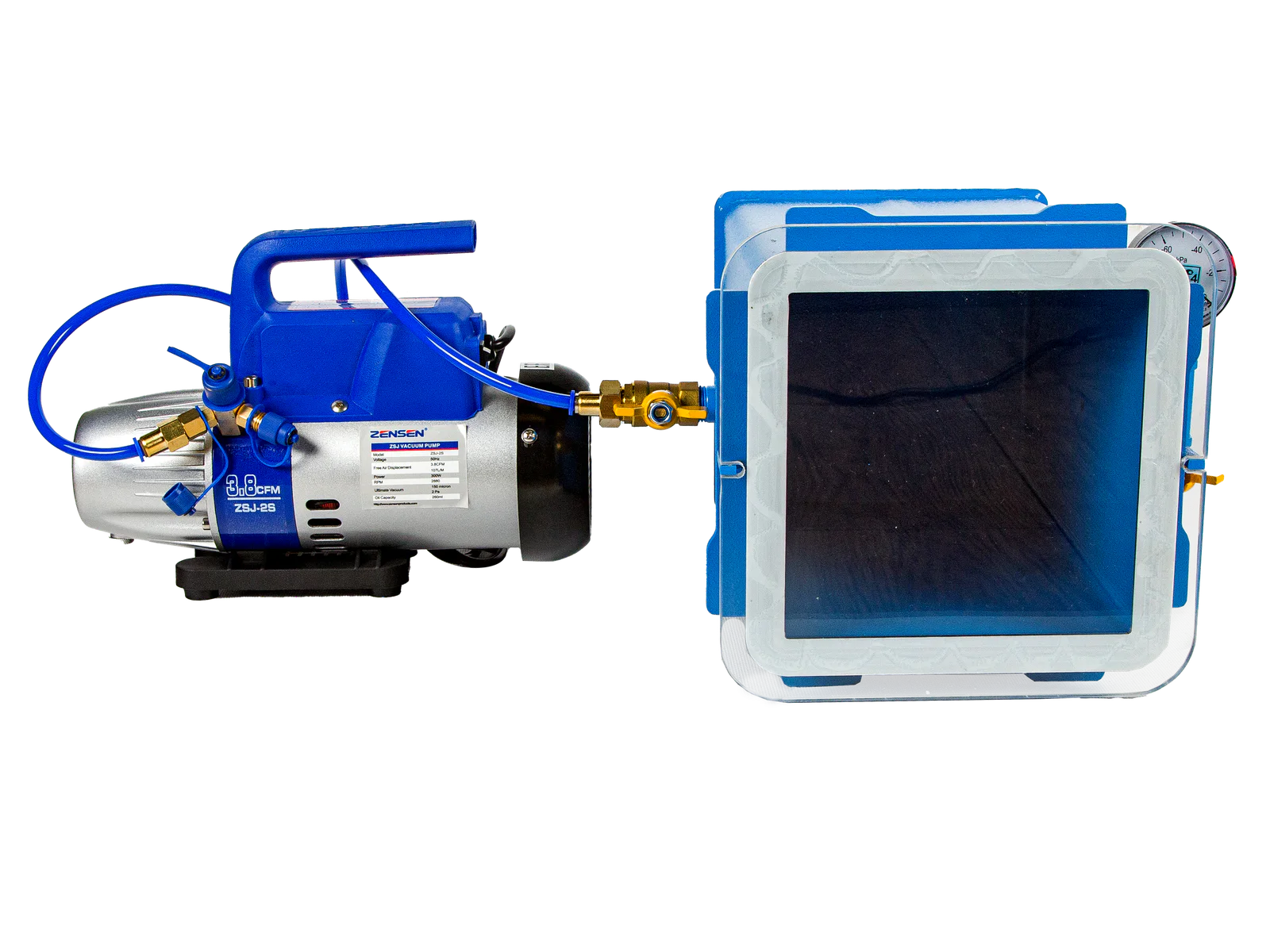

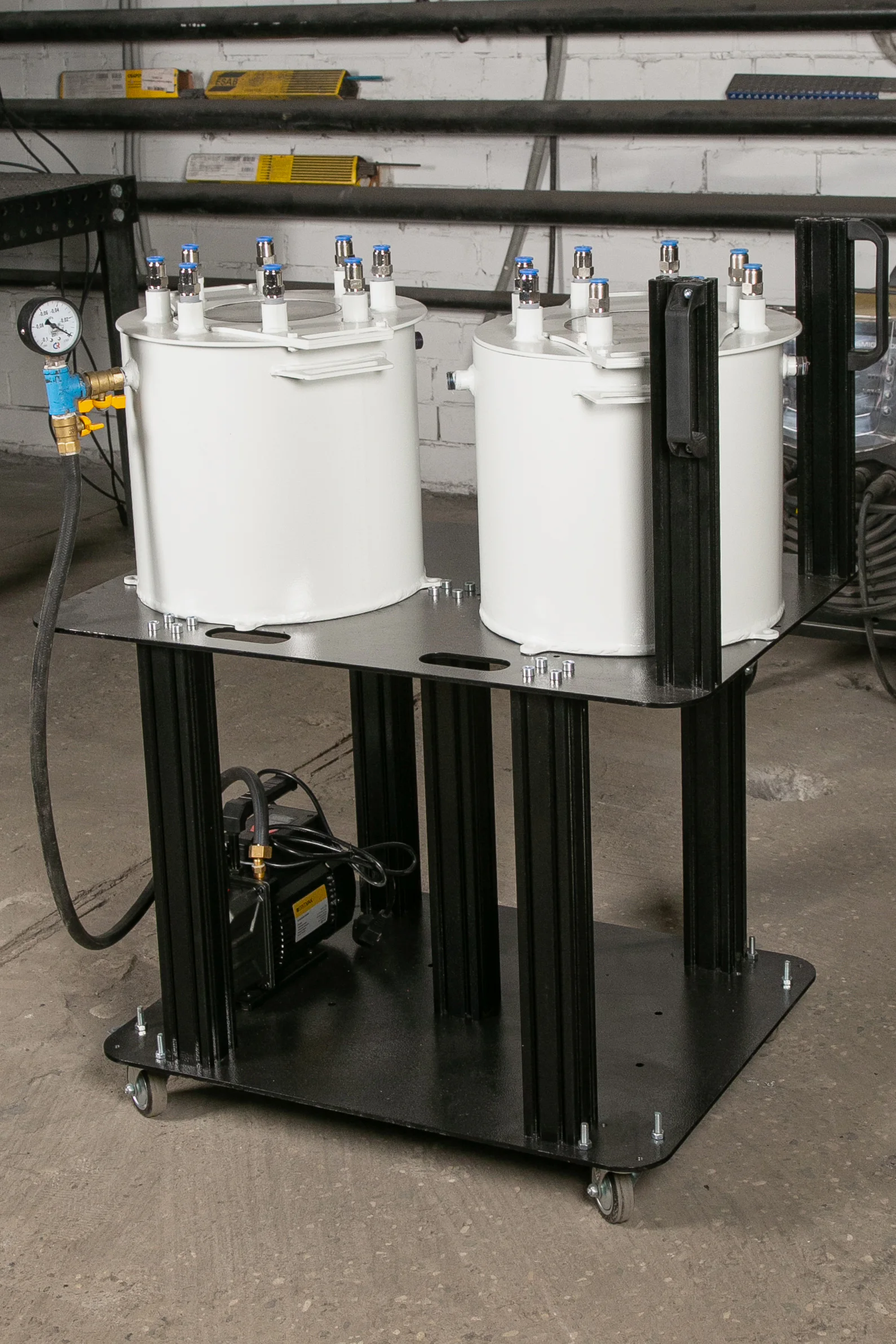

Камера и вакуумное оборудование — в одной поставке
Насос и арматура
Подбираем насос, клапаны, соединения и защиту оборудования.
Подключения
Указываем порты, вводы, окна и места подключения к вашей установке.
Проектируем корпус, подбираем насос и арматуру, указываем порты и соединения в одной спецификации.
04 / Испытательная база
Экспертиза подтверждена
Контроль герметичности
Специалист аттестован по ПВТ и течеисканию с правом выдачи заключений.
Чувствительность течеискания
м³·Па/с на масс-спектрометрическом гелиевом оборудовании.
Прямоугольные корпуса
Габариты в миллиметрах; цилиндрические камеры — диаметром до 1000 мм.
Аттестация лаборатории
Свидетельство № ЛНК-095А0036 на контроль герметичности.
05 / Результат
Что вы получите после обсуждения задачи
После уточнения исходных данных подготовим расчёт, перечень оборудования и техническое предложение.
Компоновка под изделие
Схема подключений
Предварительный состав системы
06 / Отрасли
Оборудование для других задач
Для каждой отрасли указаны типовые задачи, исходные данные и состав оборудования.
01Пищевая отрасльОткрыть отраслевую страницу02ДегазацияОткрыть отраслевую страницу03ЭлектроникаОткрыть отраслевую страницу04КомпозитыОткрыть отраслевую страницу05ЛабораторииОткрыть отраслевую страницу06Контроль упаковкиОткрыть отраслевую страницу07ФармацевтикаОткрыть отраслевую страницу08Медицинская техникаОткрыть отраслевую страницу
07 / Перед расчётом
До расчёта важно уточнить
Если вопроса нет в списке, приложите схему или опишите процесс в свободной форме.
Можно изготовить камеру по нашему техническому заданию?+
Да. Мы рассматриваем размеры, рабочую среду, компоновку, вводы и требуемый вакуум как единое техническое задание.
Что нужно для предварительного подбора?+
Опишите процесс, габариты изделия, желаемый цикл и требования к вакууму. Схему или ТЗ можно приложить к заявке.
